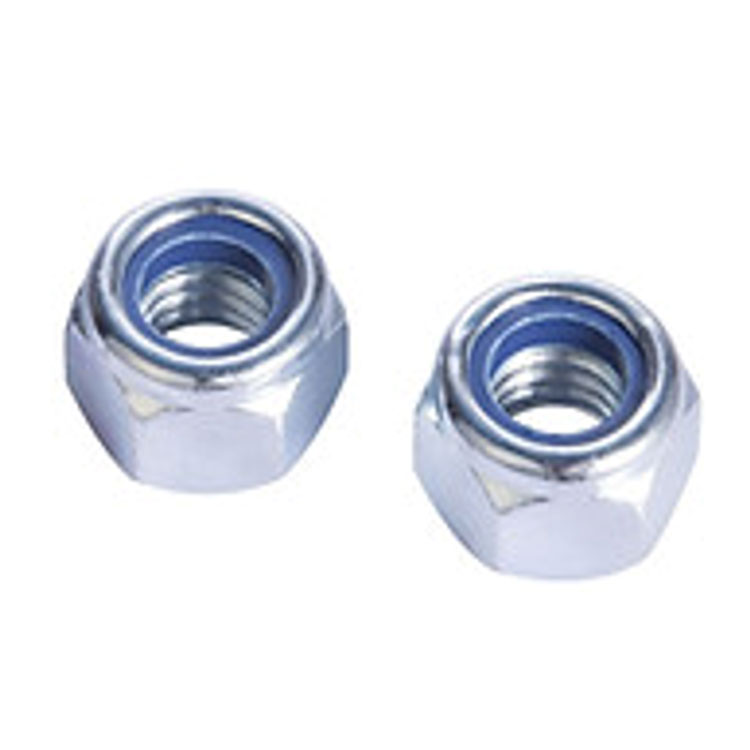

Borgmoeren met nylon inzetstukzijn een van de meest gebruikte bevestigingsoplossingen om het losraken van bouten onder trillingen, schokken of dynamische belastingen te voorkomen. Ze bieden een eenvoudig, betrouwbaar en kosteneffectief alternatief voor complexere borgmethoden zoals lijm, vervormde schroefdraad of kroonmoeren met splitpennen.
Het ontwerp is eenvoudig maar zeer effectief:
Een ring van hoogwaardig nylon (meestal nylon 6/6) is permanent ingebracht bovenaan of in het midden van de schroefdraadboring van de moer.
De binnendiameter van deze nylon ring is iets kleiner dan de grootste diameter van de bijpassende boutdraad.
Wanneer u de bout erin draait, wordt de schroefdraad van de bout in de nylon ring gesneden en samengedrukt, waardoor een strakke interferentiepassing ontstaat.
Deze interferentie genereert een continue radiale druk tegen de schroefdraad van de bout, wat een consistente wrijvingsweerstand produceert die het losdraaien tegengaat.
In tegenstelling tot mechanische vergrendelingen (bijvoorbeeld lipjes of kabelbinders), is dit systeem niet afhankelijk van externe componenten: de vergrendeling is in de moer zelf ingebouwd.
Borgmoeren met nylon inzetstukpresteren uitzonderlijk goed in omgevingen met veel trillingen. Uit branchegegevens blijkt dat ze geschikt zijn voor zware trillingsomstandigheden, waardoor ze een goede keuze zijn voor auto's, industriële machines en apparatuur voor buitengebruik.
Dit is de meest kritische factor bij het selecteren van deze noten:
| Voorwaarde | Temperatuurbereik |
|---|---|
| Continue werking | –50°C tot +100°C |
| Kortdurende/intermitterende blootstelling | Tot +250°C (afhankelijk van nylonkwaliteit) |
Boven +100°C wordt het nylon zachter en verliest het zijn borgmoment.
Onder –50°C wordt het nylon broos en kan het barsten tijdens installatie of bij stoten.
Praktische tip: Als uw toepassing aanhoudende temperaturen boven de 100°C kent, overweeg dan volledig metalen borgmoeren of nylonvarianten voor hoge temperaturen (raadpleeg uw leverancier).
De nylon ring vervormt plastisch bij de eerste installatie; dat eerste koppel is het hoogst.
| Aantal toepassingen | Typisch resterend blokkeerkoppel |
|---|---|
| 1e installatie | 100% (basislijn) |
| 2e-3e hergebruik | ~70-85% |
| 5+ hergebruik | Niet aanbevolen voor kritische gewrichten |
Installeer bij veiligheidskritische toepassingen (bijvoorbeeld remsystemen, ophanging, hefapparatuur) altijd een nieuwe moer.
U kunt ze installeren met standaard handsleutels, stopcontacten of elektrisch gereedschap. Echter:
Aanbevolen maximale snelheid: 150 tpm bij gebruik van pneumatische of elektrische aandrijvingen. Hogere snelheden genereren wrijvingswarmte die het nylon inzetstuk kan beschadigen voordat het volledig op zijn plaats zit.
| Materiaal | Het beste voor het milieu | Gemeenschappelijke cijfers |
|---|---|---|
| Koolstofstaal (verzinkt) | Algemene binnen-/droge omstandigheden | Graad 8, 10B21 |
| Koolstofstaal (zwart oxide) | Lichte oliebestendige, esthetische afwerking | Graad 8 |
| RVS 304 (A2) | Vocht, washdown, milde chemicaliën | A2‑70 |
| RVS 316 (A4) | Marine, zoutnevel, agressieve chemicaliën | A4‑80 |
Verzinken met driewaardige passivatie is de meest gebruikelijke kosteneffectieve afwerking voor industrieel gebruik. Voor buitenomgevingen aan de kust of op zee wordt A4-316 roestvrij staal sterk aanbevolen.
De meest erkende mondiale standaard voor borgmoeren met nylon inzetstukken is:
| Standaard | Beschrijving |
|---|---|
| DIN985 | Zeskantmoeren met niet-metalen inzetstuk — dun type |
| DIN982 | Zeskantmoeren met niet-metalen inzetstuk — dik/volledige hoogte type |
| ISO7040 | Gebruikelijke momentmoeren — niet-metalen inzetstuk (metrisch, grof) |
| ISO10511 | Gebruikelijke momentmoeren — niet-metalen inzetstuk (metrisch, fijn) |
Voor systemen op inchbasis omvat ANSI/ASME B18.16.6 borgmoeren met nylon inzetstukken in UNC/UNF-schroefdraad.
Tip: Controleer altijd de geldende koppelwaarden volgens de relevante norm om ervoor te zorgen dat deze voldoen aan uw ontwerpvereisten.
Inspecteer de nylon ring vóór installatie. Deze mag geen barsten, spanen of olieverontreiniging vertonen.
Start de moer met de hand om kruislingse schroefdraad te voorkomen, wat waarschijnlijker is vanwege de nauwe passing.
Wanneer u elektrisch gereedschap gebruikt, moet u de koppeling zo instellen dat overmatig aandraaien wordt voorkomen; het heersende koppel draagt bij aan het uiteindelijke koppel, dus uw gereedschapsinstelling moet hiermee rekening houden.
Gebruik een smeermiddel op de schroefdraad van de bout (indien toegestaan). Dit kan het invreten verminderen, vooral bij roestvrij staal, maar houd er rekening mee dat smering het effectieve borgmoment enigszins kan verminderen.
Als de moer tijdens de eerste paar schroefdraden abnormaal los aanvoelt, is de nylon ring mogelijk versleten of defect; gooi deze weg.
| Industrie / Sector | Voorbeeldgebruik |
|---|---|
| Automobiel | Motorsteunen, uitlaatbeugels, ophangingsstangen, aandrijflijncomponenten |
| Industriële machines | Motorbases, pompflenzen, versnellingsbakdeksels, transportsystemen |
| Bouwmachines | Draaipunten van graafmachines, kraanaansluitingen, structurele stalen bouten |
| Landbouwmachines | Tractoraanbouwdelen, oogstmessen, freesconstructies |
| Algemene productie | Apparaatassemblages, meubels, elektrische behuizingen, HVAC-units |
| Doe-het-zelf / hobby | Fietsen, maaidekken, trekhaken, werkplaatsmallen voor thuis |
| Methode | Trillingsbestendigheid | Herbruikbaar | Temperatuurbereik | Kosten |
|---|---|---|---|---|
| Nylon inzetmoer | Uitstekend | Beperkt | –50 tot +100°C | Laag-matig |
| Volledig metalen vervormde moer | Uitstekend | 1–3 keer | –200 tot +600°C | Gematigd |
| Chemisch schroefdraadborgmiddel (bijv. Loctite) | Goed | Nee (opnieuw solliciteren) | –50 tot +150°C | Laag (per gebruik) |
| Kroonmoer + splitpen | Goed | Ja | Onbeperkt | Laag |
| Veerring | Arm | Ja | Onbeperkt | Zeer laag |
Kies ze wanneer:
Uw montage ervaart matige tot ernstige trillingen.
Voor 80% van de algemene industriële en automobieltoepassingen biedt een borgmoer van verzinkt koolstofstaal met nylon inzetstuk volgens DIN 985 de beste balans tussen prestaties, kosten en beschikbaarheid.
Controleer altijd:
Draadmaat en spoed (metrisch vs. inch)
Eigenschapsklasse (bijvoorbeeld 8, 10 of roestvrij)
Temperatuurprofiel van uw werkomgeving
Of u nu een dunne (DIN 985) of volledige hoogte (DIN 982) versie nodig heeft voor uw klemlengte
Als u ze op de juiste manier gebruikt, krijgt u jarenlang probleemloze verbindingen met minder onderhoud.
